38.430 €
180.000 PLN
≈ 4.509.000 RSD
Kontaktirajte prodavca
Marka AMADA
Model VIPROS 358 KING
Tip druga mašina za obradu metala
Lokacija Poljska Jelenia Góra
Datum objavljivanja više od 1 meseca
Machineryline ID BX30431
Dodatna oprema
Centralna podmazivanja
Stanje
Stanje polovne
Dodatne informacije
Engleski

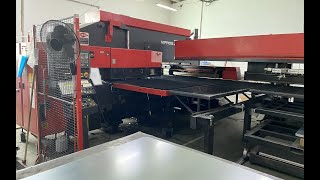

AMADA VIPROS 358 KING punching machine was manufactured in Japan in 1999. The machine is designed for precise punching of holes in workpieces having a maximum length of 1250 mm, 3000 mm width and 50 kg weight, made of mild steel, stainless steel or aluminium. Low noise level and protection of the sheet metal surface from scratches and scrapes caused by the punching process are guaranteed by a machine brush table equipped with two hydraulic clamps to hold the workpiece during the machining process.
The punching machine is able to perform up to 1200 punches per minute with a press force of 30 tonnes. The machine is equipped with a FANUC AC Servo X and Y axis drive, 58 tool stations (including four auto index stations) and a control panel with a installed FANUC Series 18-P CNC controller for full control of the punching machine operation. The AMADA VIPROS 358K punching machine has been regularly serviced and has worked a total of 83995 hours during its service life. The total weight of the machine is 16000 kg.
Technical data of the AMADA VIPROS 358 KING punching machine

press force: 30 t (294 KN)
number of tool stations: 58 – including:
– station A: 24
– station B: 26 (2 auto index)
– station C: 4
– station D: 2
– station E: 2 (2 auto index)
maximum sheet length: 1250 mm
maximum sheet width: 3000 mm
maximum sheet thickness (mild steel): 3.2 mm
maximum workpiece weight: 50 kg
punched materials: mild steel, stainless steel, aluminium
maximum number of punches: 1200/min
minimum hole diameter: 12 mm
maximum hole diameter: 114 mm
feed rates in the X/Y axis: 1270/4000 mm
rapid feed rate in the X and Y axes: 113 m/min
turret rotational speed: 30 rpm
punching accuracy: ± 0.01 mm
man-hours: 83995 h
punch counter: 44222800
total power requirement: 28 kVA
overall dimensions (L x W x H): 4580 x 4120x 2450 mm
VIPROS 358 KING machine weight: 16000 kg

Equipment of the punching machine

CNC controller: FANUC Series 18-P
X,Y axis drive: FANUC AC Servo
brush table
hydraulic sheet metal clamps: 2 pcs.
central lubrication
