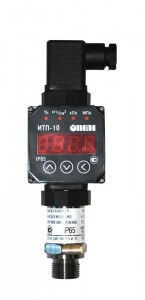

ITP-10 indikator-izmeritel analogovogo signala:101282 merni alat

Преобразователь аналоговых сигналов измерительный универсальный ИТП-10 предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4…20 мА, в соответствии с ГОСТ 26.011.Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженными сигнальным разъемом стандарта DIN 43650.Отличительные особенностиВыбор размерности индицируемого параметра.Установка зависимости измеряемой величины от входного сигнала: линейную или корнеизвлекающую.Функция демпфирования колебаний входного сигнала.Пароль для предотвращения несанкционированного доступа к настройкам изделия.Основные характеристикиДиапазон преобразования входного сигнала – от 3,7 до 22 мА.Пределы основной приведенной погрешности: ±0,2 %.Степень защиты корпуса – IP65.Технические характеристики НаименованиеЗначениеПитание Двухпроводная токовая петля 4…20 мА(падение напряжения не более 6 В)Диапазон преобразования входного сигнала, мАот 3,7 до 22Диапазон входного сигнала, обеспечивающий нормальное функционирование изделия, мАот 3,2 до 25Пределы основной приведенной погрешности, %+0,2Время установления показаний (после подачи питания), с, не более10Время установления рабочего режима (после подачи питания), мин, не более15Степень защиты корпусаIP65Габаритные размеры прибора, мм(51×54×77)±1Масса прибора, кг, не более0,1Средний срок службы, лет8Условия эксплуатацииПо устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения V3 по ГОСТ 12997-84.По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения С4 по ГОСТ 12997-84.При этом прибор эксплуатируется при следующих условияхЗакрытые взрывобезопасные помещения без агрессивных паров и газов;Температура окружающего воздуха от минус 40 до +80 оС;Верхний предел относительной влажности воздуха – не более 80 % при +35 оС  и более низких температурах без конденсации влаги;Атмосферное давление от 84 до 106,7 кПа.
